Đặc điểm nổi bật

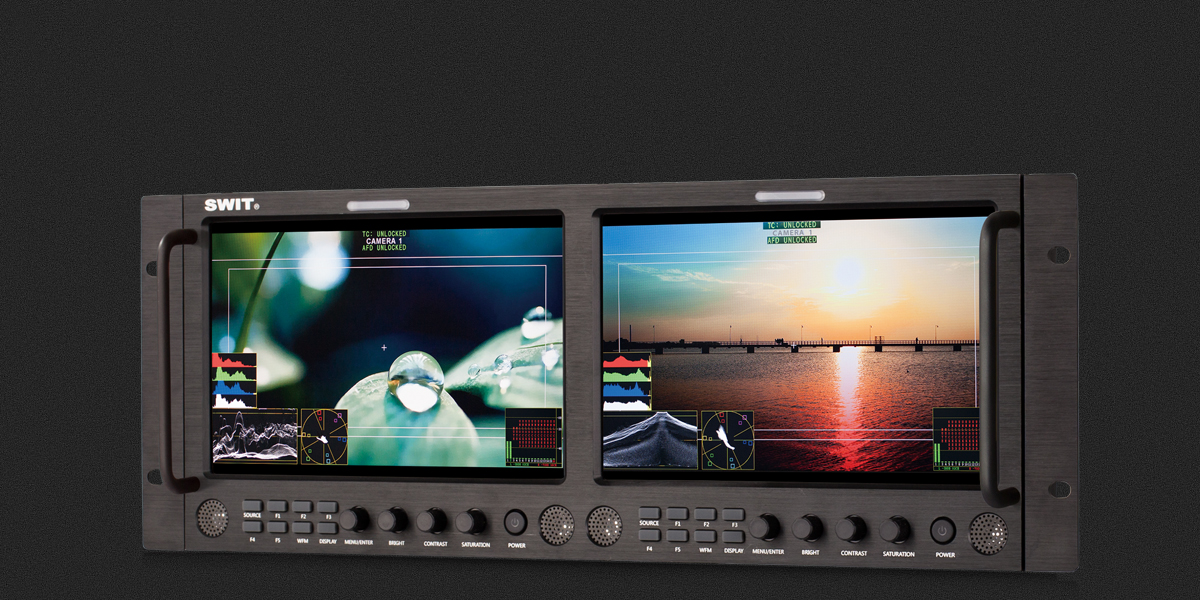

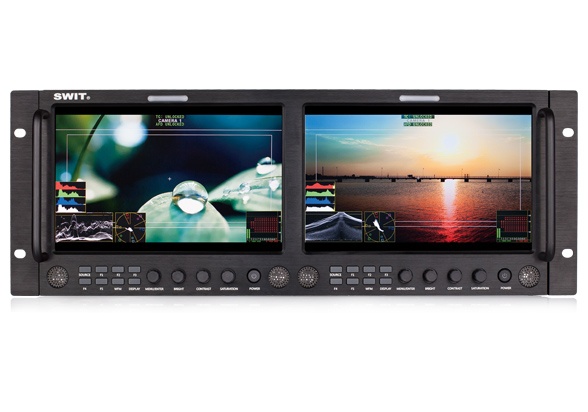

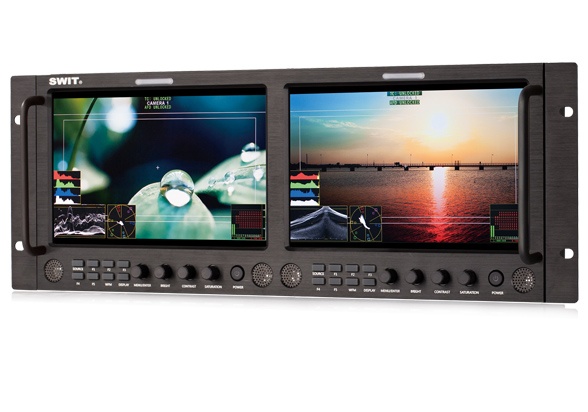

SWIT Waveform Rack M-1093F Dual 9-inch LCD Monitor

M-1093F kệ 2 màn hình dạng waveform.

Màn hình LCD IPS 9 inch

Màn hình SWIT IPS với đèn nền LED

M-1093F sử dụng 2 tấm nền LCD IPS (Chuyển mạch trong mặt phẳng) 9 inch, với độ phân giải Full HD 1920 × 1200 và đèn nền LED, độ tương phản 1000:1. Góc nhìn Ngang: 170 ° / Dọc: 170 °

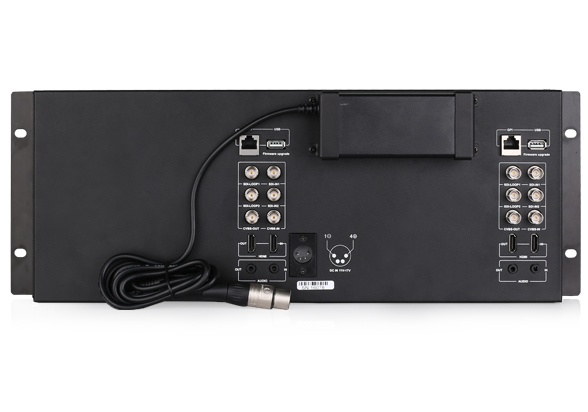

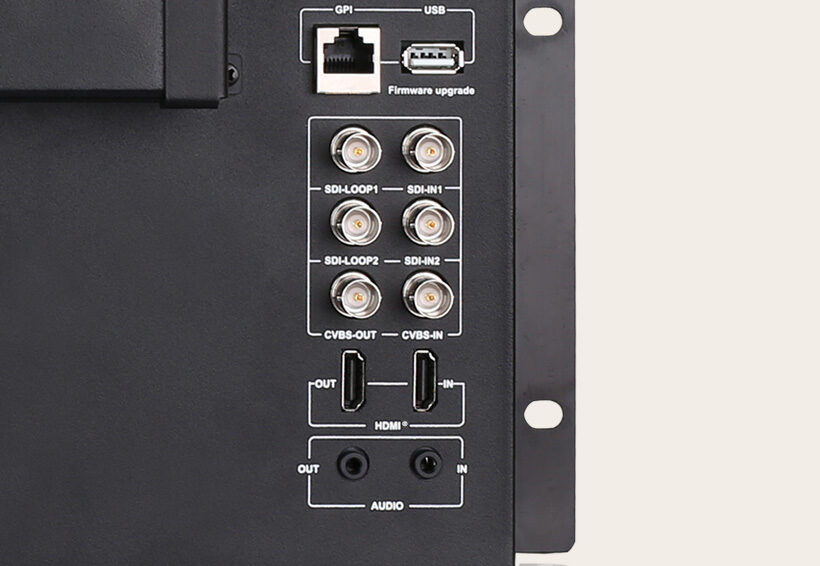

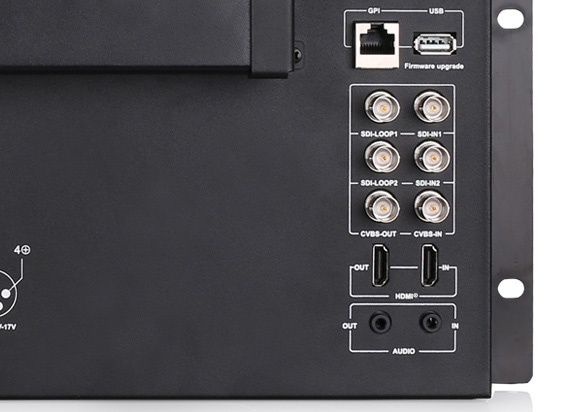

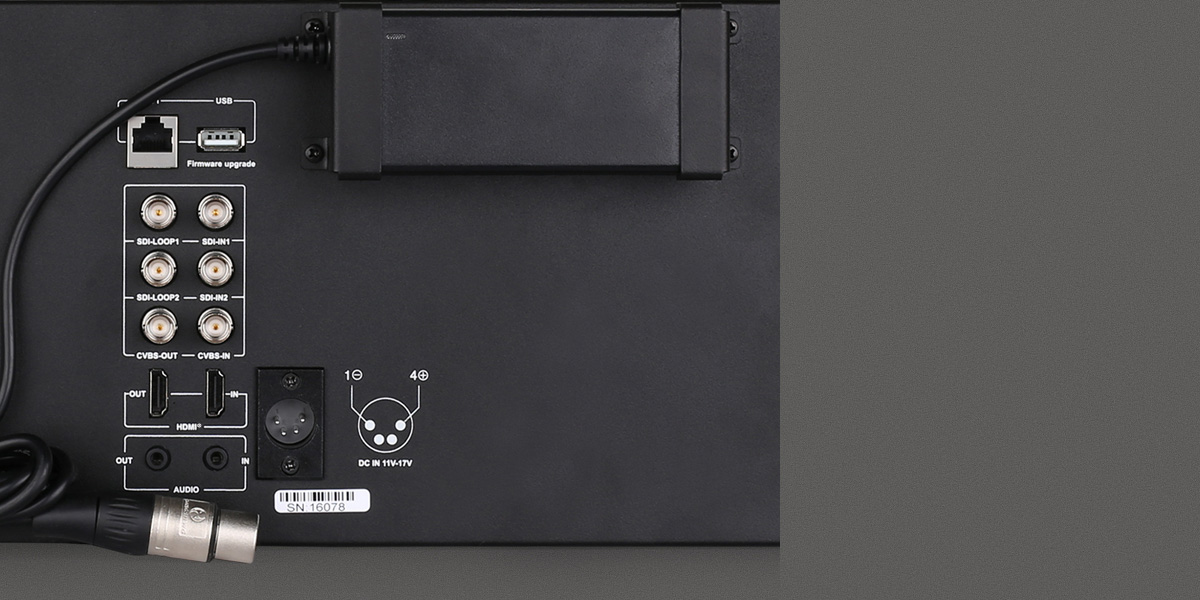

Giao diện đầu vào / đầu ra

SDI / HDMI® / CVBS / Analog Audio

Mỗi màn hình LCD của M-1093F hỗ trợ:

Đầu vào 2K/3G/HD/SD-SDI × 2
Đầu ra vòng lặp 2K/3G/HD/SD-SDI × 2
Đầu vào HDMI® 1.3 × 1
Đầu ra vòng lặp HDMI® 1.3 × 1
Đầu vào CVBS × 1
Đầu ra vòng lặp CVBS × 1
Đầu vào analog audio 3,5 mm × 1
Đầu ra analog audio 3,5 mm × 1

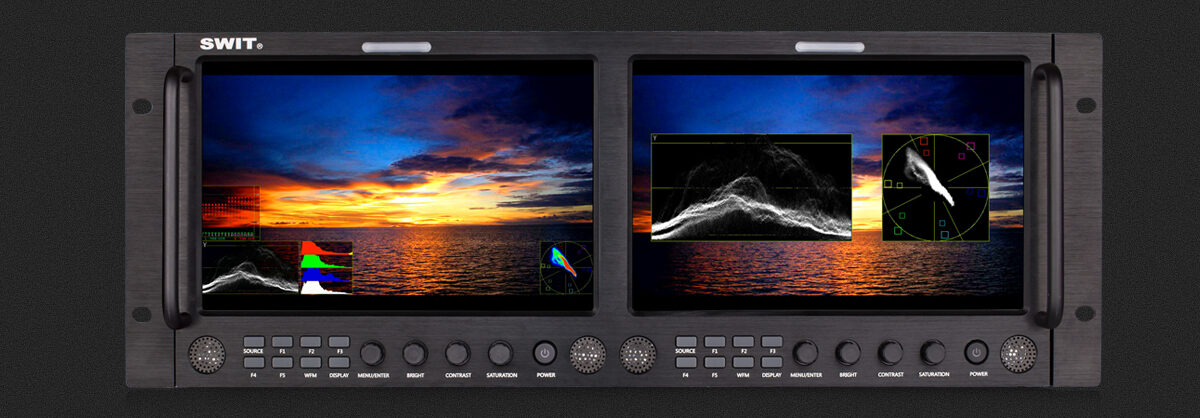

Hỗ trợ phân tích video

Waveform / Vector scope / Histogram

M-1093F hỗ trợ các mẫu phân tích video bao gồm: Waveform (Y/Pb/Pr/R/G/B), Vector scope, Histogram (R/G/B/Y), để chuyển đổi thông tin chất lượng video kỹ thuật số (Độ sáng, Màu sắc, Độ bão hòa, v.v.) thành các mẫu, và các mẫu có thể được bật/tắt riêng lẻ, chọn vị trí hiển thị (Lên/Xuống/Trái/Phải), kích thước, màu sắc và độ mờ.

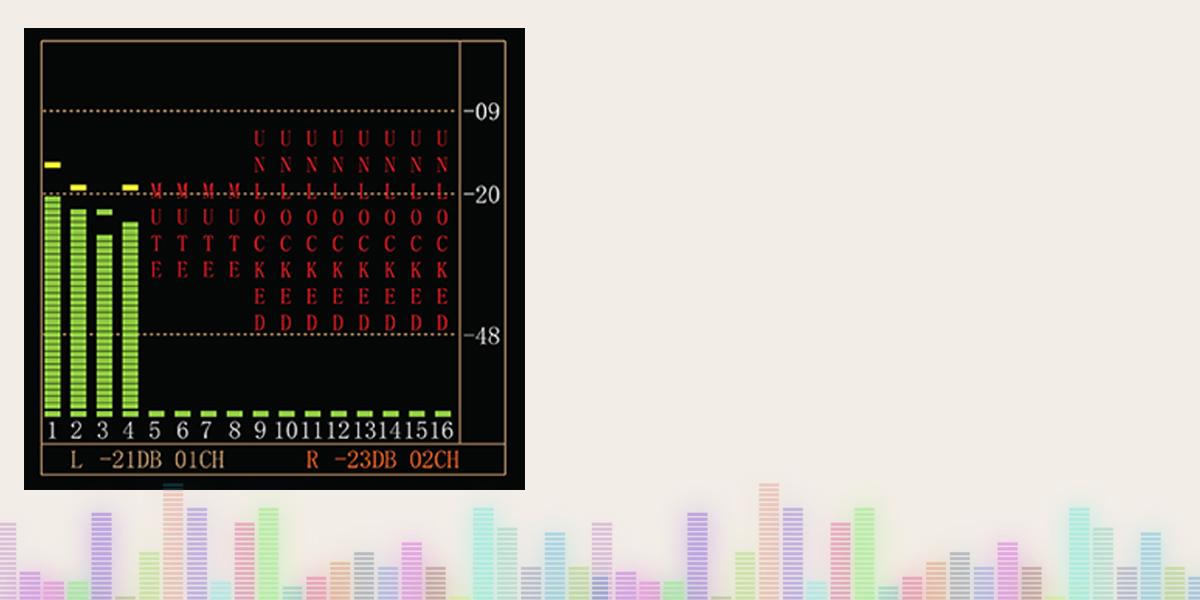

Giám sát sóng âm thanh

M-1093F hỗ trợ hiển thị đồng hồ đo âm thanh SDI-16 kênh và HDMI®-8 kênh, với dấu hiệu và thông tin cảnh báo âm thanh bất thường. Người dùng cũng có thể chọn bất kỳ 2 kênh âm thanh nào để xuất ra qua ổ cắm 3,5 mm hoặc loa ngoài.

Vị trí mẫu đồng hồ đo âm thanh có thể được chọn từ một trong bốn góc, và bạn có thể chọn hiển thị chỉ 2 kênh, 8 kênh và đầy đủ 16 kênh. Ngoài ra, dấu hiệu thang đo, thông tin cảnh báo và độ mờ của mẫu đồng hồ đo âm thanh cũng có thể được chọn.

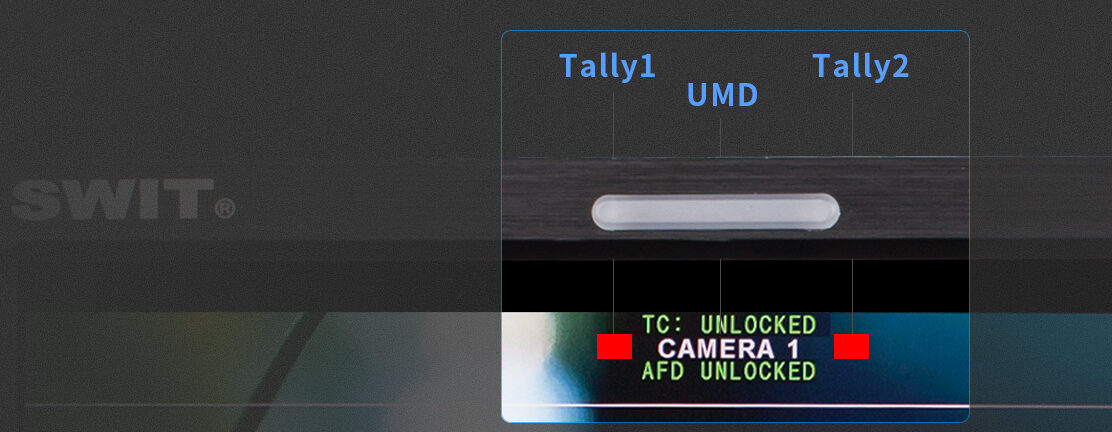

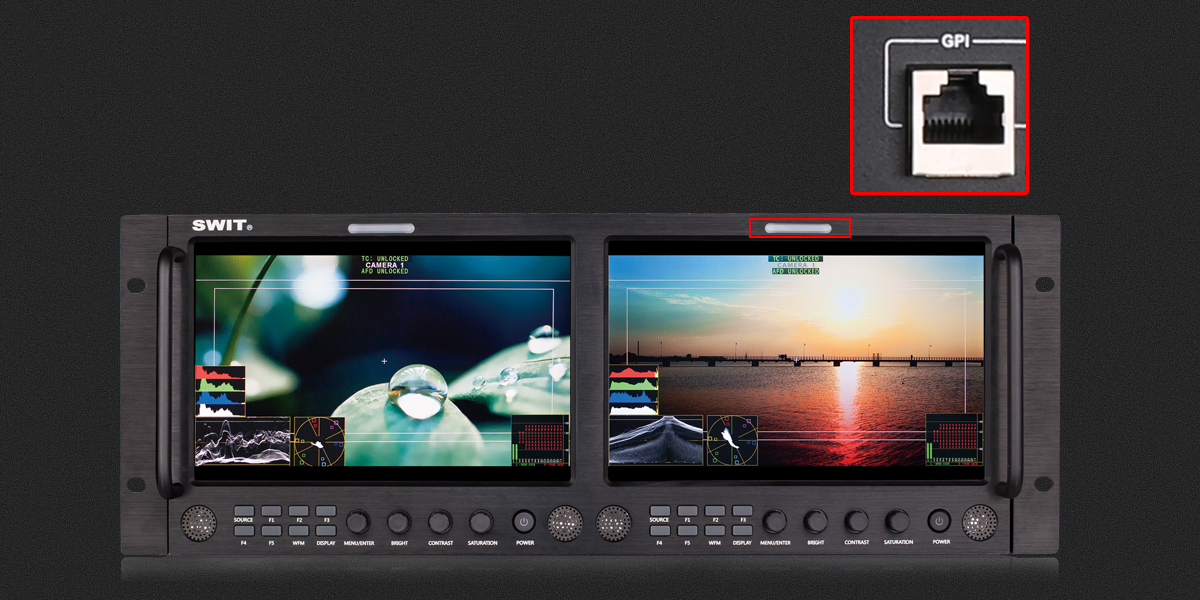

Hiển thị UMD và Text-Tally

M-1093F hỗ trợ hiển thị UMD và Văn bản-Tally của giao thức TSL 3.1/4.0, với lựa chọn địa chỉ TSL từ 1-126 và tối đa 8 chữ cái được hiển thị. Tín hiệu đầu vào UMD/TALLY thông qua cổng RJ45(RS485) ở mặt sau của màn hình.

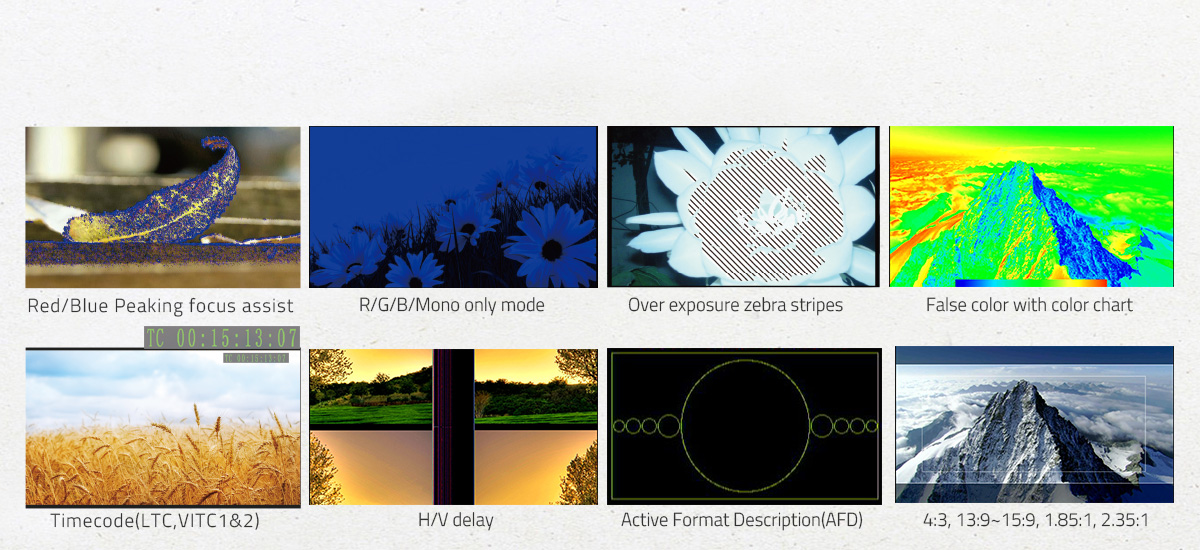

Peaking, R/G/B/Mono only, Zebra, độ sai lệch màu sắc

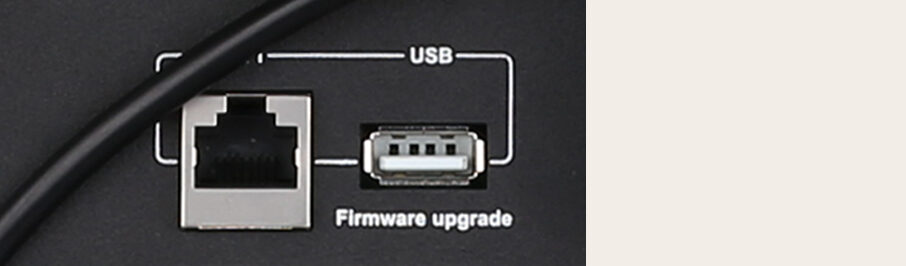

Nâng cấp Firmware thông qua cổng USB

Màn hình cung cấp cổng USB tiêu chuẩn ở mặt sau, để nâng cấp firmware. Người dùng có thể tải xuống tệp firmware mới nhất vào USB stick và trực tiếp cắm vào màn hình M-1093F để nâng cấp, không cần kết nối PC.

Nguồn điện
